波紋管截止閥WJ41H-16C

【產品型號】: WJ41H-16C

【通徑】: DN15-DN400

【公稱壓力】: PN16/25/40

【適用溫度】: -29℃～425℃

【適用介質】: 水、油、氣等

【閥體材質】: WCB

應用領域：

市政建設 化工電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 截止閥

更新時間：2020-10-16 15:09:58

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，材質達標、外觀精細，無沙眼
內件密封性好

內件數控車床加工，加工后進行2次拋光，保證密封性能
實心重體

閥體均為實心重體
耐磨閥座

閥座堆焊cr系不銹鋼，增加閥座耐磨性
有效防外漏

閥蓋和閥桿接觸的地方做倒密封處理，防止外漏
不銹鋼材質

波紋管采用不銹鋼304材質
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。般德閥門波紋管截止閥產品配置：閥體：WCB、閥板：A105+13Cr、波紋管：304、閥桿：2Cr13。

產品參數

相關產品

執行標準	名稱	設計制造		結構長度		法蘭連接		檢驗試驗
執行標準	參照標準	DIN EN 13709		DIN EN 558-1		DIN EN 1092-1		DIN EN 12266

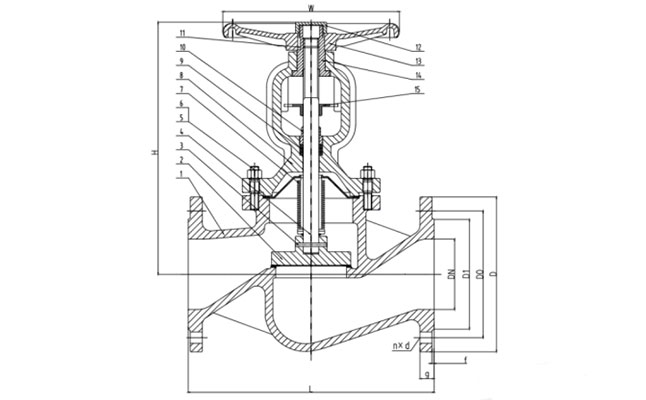

主要零部件信息	名稱	1-閥體		2-閥板		3-閥桿		7-波紋管
主要零部件信息	材質及說明	WCB/CF8		A105+13Cr/CF8		2Cr13/304		304
尺寸信息	DN	NPS	L	φD	φD0	φD1	g	n*d
	15	1/2''	130	95	65	45	16	4*14
	20	3/4''	150	105	75	58	18	4*14
	25	1''	160	115	85	68	18	4*14
	32	1 1/4''	180	140	100	78	18	4*18
	40	1 1/2''	200	150	110	88	18	4*18
	50	2''	230	165	125	102	18	4*18
	65	2 1/2''	290	185	145	122	18	4*18
	80	3''	310	200	160	138	20	8*18
	100	4''	350	220	180	158	20	8*18
	125	5''	400	250	210	188	22	8*18
	150	6''	480	285	240	212	22	8*22
	200	8''	600	340	295	268	24	12*22
	250	10''	730	405	355	320	26	12*26
	300	12''	850	460	410	378	28	12*26
	350	14''	980	520	470	428	30	16*26
	400	16''	1100	580	525	490	32	16*30

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
