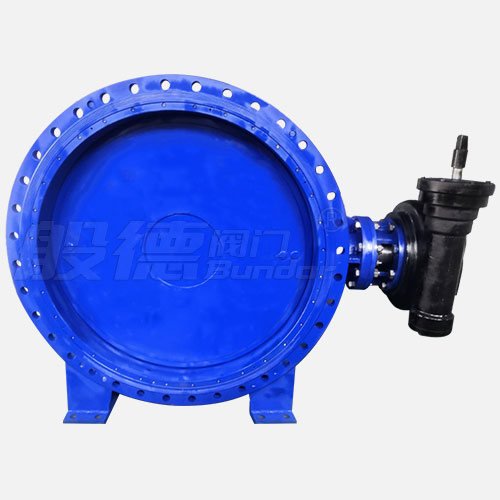

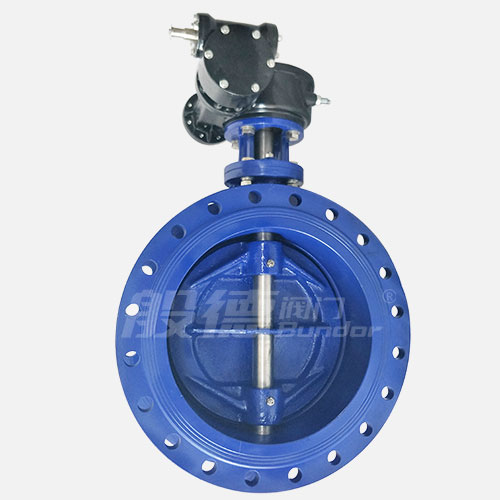

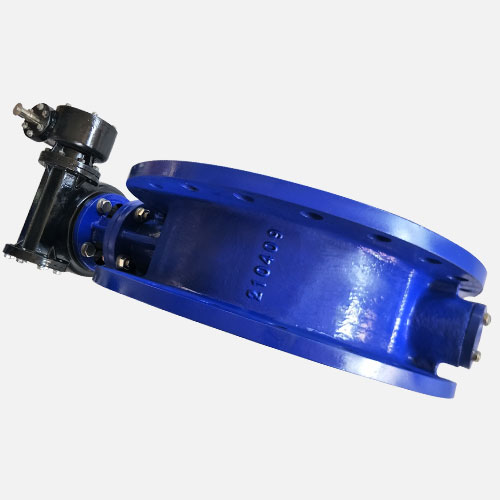

      雙向密封雙偏心蝶閥

      【產品型號】: D342X/H-10/16Q

      【通 徑】: DN100-DN3000

      【公稱壓力】: PN10/16

      【適用溫度】: 0℃~80℃

      【適用介質】: 水、汽、油品等

      【閥體材質】: QT450/WCB

      咨詢熱線:

      13821179269(微信同號)
      更新時間:2022-03-18 16:22:06

      產品優點

      • 主體材質達標

        主體材質選用QT450或WCB,化學成分和力學性能達到國家規定標準要求,可提供材質報告;

      • 產品精度有保障

        所有閥體及零部件均采用數控機床加工,確保產品精度;

      • 可實現雙向密封

        采用體密封結構,區別于市場常規的板密封結構,可實現雙向密封;

      • 材質可選配

        有橡膠軟密封及不銹鋼硬密封可選,閥板及其他零部件也可根據工況選配材質;

      • 閥座耐磨壽命長

        閥座堆焊不銹鋼,更耐磨,使用壽命更長;

      • 閥軸自潤滑

        閥軸采用自潤滑式套筒軸承支撐,減少摩擦和扭矩;

      • 阿克蘇環氧樹脂噴涂

        采用世界品牌阿克蘇環氧樹脂噴涂,噴涂厚度達250um;

      • 按照國家標準試壓

        每臺閥門出廠必須按照國家標準試壓,不合格產品絕不出廠。

      產品介紹

      雙偏心蝶閥 主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。和中線蝶閥相比, 雙偏心蝶閥更耐高壓, 壽命更長, 穩定性好。 和其它閥門相比, 口徑越大材料越輕,成本就更低。 雙偏心蝶閥其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。

      產品參數

      雙向密封雙偏心蝶閥
      執行標準 名稱 設計及制造 結構長標準 法蘭連接標準 試壓標準
      參照標準 GB/T 12238 GB/T 12221 GB/T 17241.6 GB/T 13927
      主要零部件信息 名稱 5-閥體 7-閥板 6-閥軸 10-密封膠條 11-閥體密封圈
      材質 QT450-10 QT450-10 2Cr13 NBR 304
      尺寸信息 公稱尺寸   PN10 PN16
      DN NPT L D2 n-d D2 n-d
      100 4'' 127 180 8-φ19 180 8-φ19
      125 5'' 140 210 8-φ19 210 8-φ19
      150 6'' 140 240 8-φ22 240 8-φ22
      200 8'' 152 295 8-φ22 295 12-φ22
      250 10'' 165 350 12-φ22 355 12-φ28
      300 12'' 178 400 12-φ22 410 12-φ28
      350 14'' 190 460 16-φ22 470 16-φ28
      400 16'' 216 515 16-φ28 525 16-φ31
      450 18'' 222 565 20-φ28 585 20-φ31
      500 20'' 229 620 20-φ28 650 20-φ34
      600 24'' 267 725 20-φ31 770 20-φ37
      700 28'' 292 840 24-φ31 840 24-φ37
      800 32'' 318 950 24-φ34 950 24-φ40
      900 36'' 330 1050 28-φ34 1050 28-φ40
      1000 40'' 410 1160 28-φ37 1170 28-φ43
      1200 48'' 470 1380 32-φ40 1390 32-φ49
      1400 56'' 530 1590 36-φ43 1590 36-φ49
      1600 64'' 600 1820 40-φ49 1820 40-φ56
      1800 72'' 670 2020 44-φ49 2020 44-φ56
      2000 80'' 760 2230 48-φ49 2230 48-φ62
      2200 88'' 800 /
      2400 96'' 850
      2600 104'' 900
      2800 112'' 950
      3000 120'' 1000
      以上信息僅供參考,般德閥門保留更新最新設計的權利,如有疑問請您聯系在線客服。
