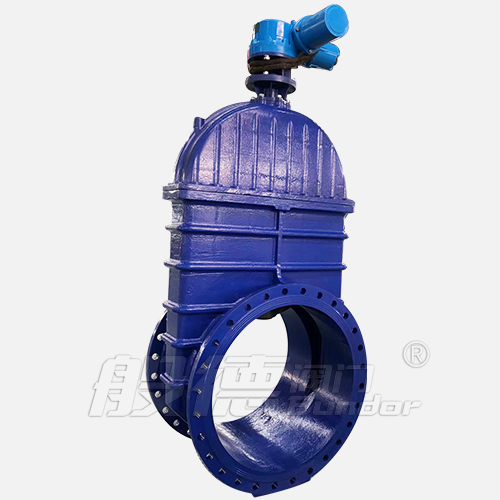

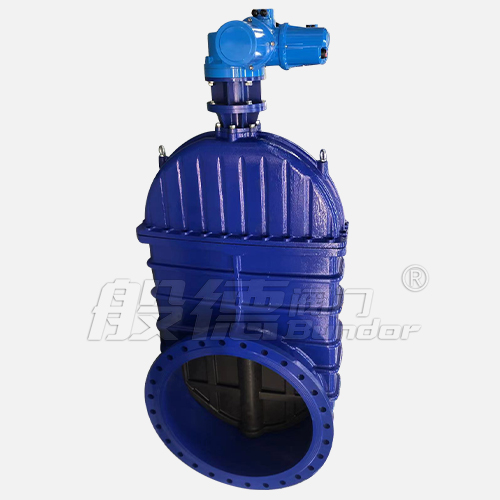

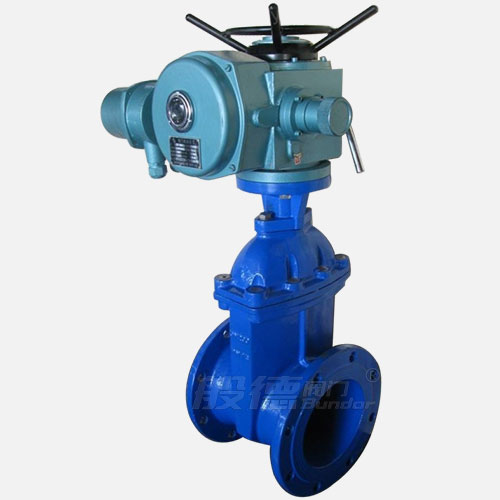

Z945X電動軟密封閘閥

【產品型號】: Z945X-16/150LBQ

【通徑】: DN50-DN1200

【公稱壓力】: PN16/150LB

【適用溫度】: 0～80℃

【適用介質】: 水、汽、油品等

【閥體材質】: DI

應用領域：

市政建設 水處理電力給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 軟密封閘閥

更新時間：2022-09-21 10:53:52

產品介紹

產品優點

球鐵材質閥體

閥體采用QT450-10材質，球化率不低于3級、抗拉強度450Mpa，延展率大于10%,不易拉裂、凍裂；
閥體內外噴涂

閥體內外采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹，并可用于污水系統；
閥板整體包膠

閥板采用EPDM橡膠進行整體包覆，含膠量達到50%，橡膠與球墨鑄鐵閘板連接牢靠，不易脫落從而保證閥門密封性能穩定；
閥桿處不外漏

閥桿為2Cr13材料并采用三“O”型環密封圈設計，可減少開關時的摩擦阻力，避免介質外漏；
開關順暢無卡阻

閥桿螺母和定位裝置采用黃銅材料，開關更順暢，避免操作過程中出現的卡阻現象；
IP65防護等級

電動執行器防護等級達到IP65；

產品介紹

電動軟密封閘閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響；克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點。

產品參數

相關產品

執行標準	名稱	設計及制造	結構長度	試壓標準	側法蘭尺寸
執行標準	參照標準	CJ/T 216 ANSI C515	GB/T 12221 ASME B16.10	CJ/T 216 API 598	GB/T 17241.6 ASME B16.1
主要零部件信息	名稱	1-閥體	2-閥板	3-閥軸	4-電動執行器
主要零部件信息	材質及說明	DI	DI+EPDM	2Cr13	組件

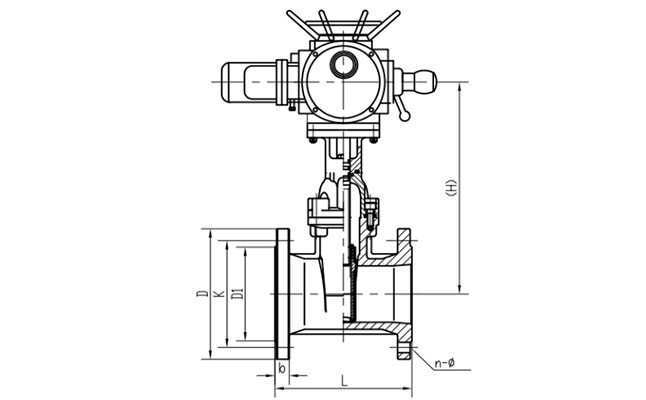

尺寸信息	公稱尺寸			PN16		150LB
	DN	NPS（英寸）	L	K	n-φ	K	n-φ
	50	2''	178	125	4-19	120.7	4-19
	65	2 1/2''	190	145	4-19	139.7	4-19
	80	3''	203	160	8-19	152.4	4-19
	100	4''	229	180	8-19	190.5	8-19
	125	5''	254	210	8-19	215.9	8-22
	150	6''	267	240	8-23	241.3	8-22
	200	8''	292	295	12-23	298.5	8-22
	250	10''	330	355	12-26	362	12-25
	300	12''	356	410	12-26	431.8	12-25
	350	14''	381	470	16-26	476.3	12-29
	400	16''	406	525	16-30	539.8	16-29
	450	18''	432	585	20-30	577.9	16-32
	500	20''	457	650	20-34	635	20-32
	600	24''	508	770	20-37	749.3	20-35
	700	28''	610	840	24-37
	800	32''	660	950	24-40
	900	36''	711	1050	28-40
	1000	40''	811	1170	28-43
	1200	48''	1015	1390	32-49

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
