      襯氟隔膜閥G41F46-10C

      【產品型號】: G41F46-10C

      【通 徑】: DN25-DN400

      【公稱壓力】: PN10/16/150LB

      【適用溫度】: -20℃~150℃

      【適用介質】: 腐蝕性介質

      【閥體材質】: WCB+F46

      應用領域:

      咨詢熱線:

      13821179269(微信同號)
      更新時間:2023-09-06 16:30:25

      產品優點

      • 鑄造

        閥體為精密鑄造閥體,材質WCB達標、外觀精細,無沙眼

      • 流道

        流線型流道,壓力損失小

      • 密封

        彈性密封的開閉件,確保沒有內漏

      • 維護

        隔膜可更換,維護費用低

      • 材料

        襯里材料有多種選擇,可適用各種介質

      • 外觀

        外觀采用環氧樹脂噴涂,噴涂厚度達到250μm

      產品介紹

      襯氟隔膜閥的隔膜結構將閥體下部?jī)?nèi)腔與閥蓋內腔隔開,并與之形成直流通道,使隔膜上部的閥桿、閥瓣等內件與介質完全隔離,省去填料密封結構,介質的內漏和外漏可同時避免。 襯氟隔膜閥的閥體內腔為全氟F46內襯,因此具有優越的耐腐蝕的特點; 用于控制一般腐蝕性以及強腐蝕性介質,閥體內腔表面覆有可選擇的各種氟塑料,適用各種濃度的鹽酸、硫酸、王水、酸、各種有機酸、強堿、強氧化劑、及其它強腐蝕性介質。廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、等行業不同工況下的強腐蝕性介質。

      產品參數

      襯氟隔膜閥G41F46-10C

      相關產品

      名稱 設計制造 結構長度 法蘭連接 檢驗試壓
      參照標準 GB/T 12239 JB1688 GB/T 9113 GB/T 13927

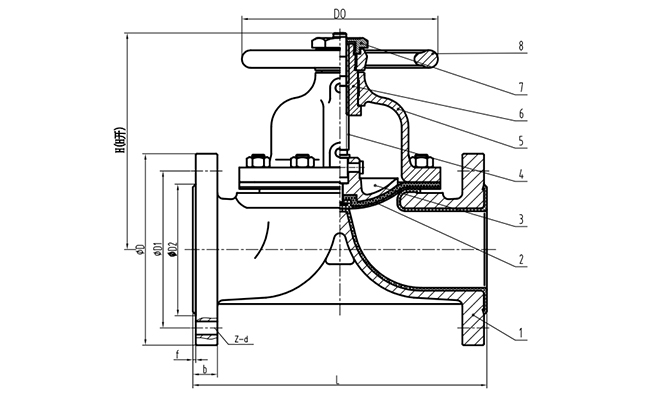

      名稱 1-閥體 2-膜片 3-閥瓣 4-閥桿
      材質及說明 WCB+F46 F46+NR WCB 2Cr13
      SIZE PN10
      DN NPS L φD φD1 φD2 b Z-d
      25 1'' 145 115 85 68 16 4-14
      32 1 1/4'' 160 140 100 78 18 4-18
      40 1 1/2'' 180 150 110 88 18 4-18
      50 2'' 210 165 125 102 20 4-18
      65 2  1/2'' 250 185 145 122 20 4-18
      80 3'' 300 200 160 133 22 8-18
      100 4'' 350 220 180 158 24 8-18
      125 5'' 400 250 210 184 26 8-18
      150 6'' 460 285 240 212 26 8-22
      200 8'' 570 340 295 268 28 8-22
      250 10'' 680 390 350 320 28 12-22
      300 12'' 790 445 400 370 28 12-22
      350 14'' 900 505 460 430 30 16-22
      400 16'' 1000 565 515 482 30 16-26
      以上信息僅供參考,般德閥門保留更新最新設計的權利,如有疑問請您聯系在線客服。
