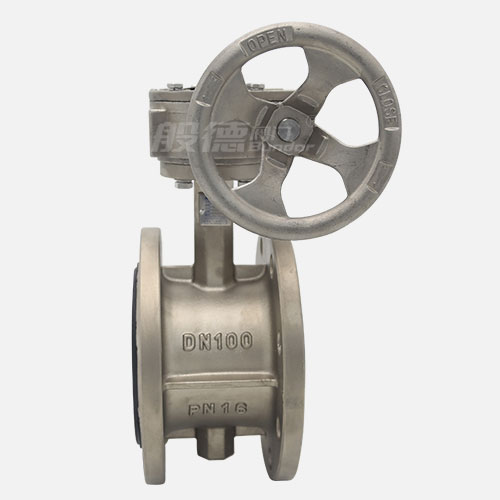

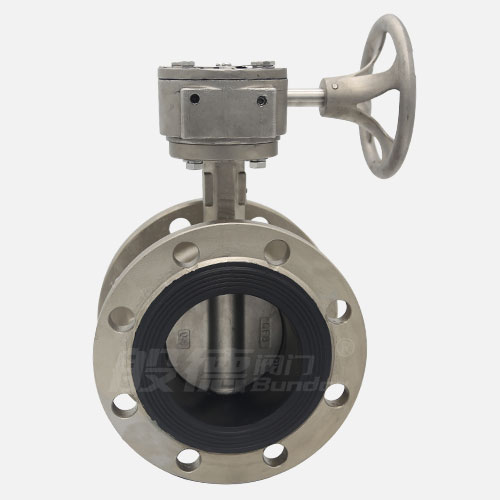

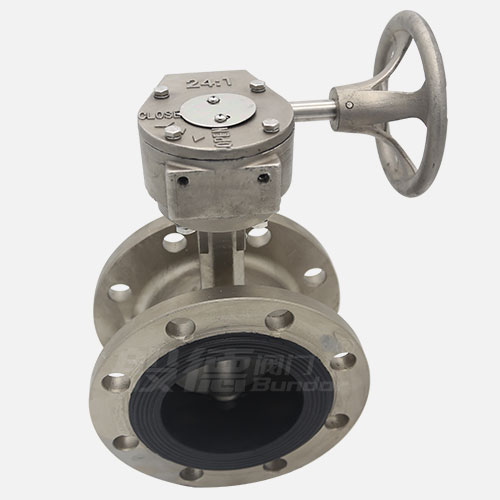

D341X-16P不銹鋼法蘭蝶閥

【產品型號】: D341X-10/16P

【通徑】: DN50-DN1200

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20～120℃

【適用介質】: 水、弱酸堿、氣、油品等

【閥體材質】: 304

應用領域：

市政建設 水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 法蘭蝶閥

更新時間：2017-11-10 14:43:54

產品介紹

產品優點

不銹鋼材質?；?/p>

所有不銹鋼304/316等材質均達標，?；灒商峁┎馁|(zhì)單；
數控精密機床加工

閥體及內件均為數控精密機床加工，精度高；
橡膠閥座無泄漏

閥座橡膠使用符合標準的EPDM橡膠，蝶閥的回彈性及拉力更穩定可靠，啟閉10000次以上無泄漏。
不銹鋼緊固件

緊固標準件均采用不銹鋼材質，更耐腐蝕；
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測；

產品介紹

般德閥門不銹鋼法蘭蝶閥D341X-16P產品配置：不銹鋼體，304板，420軸，EPDM閥座，驅動有蝸輪、電動、氣動可選擇；該閥門廣泛應用于市政建設、水利工程、電力、給排水、水處理等領域。

產品參數

D341X-16P不銹鋼法蘭蝶閥

相關產品

執行標準	名稱	設計及制造		結構長度		試壓標準		側法蘭尺寸
執行標準	參照標準	GB/T 12238		GB/T 12221		GB/T 13927		GB/T 9113/ASME B16.5

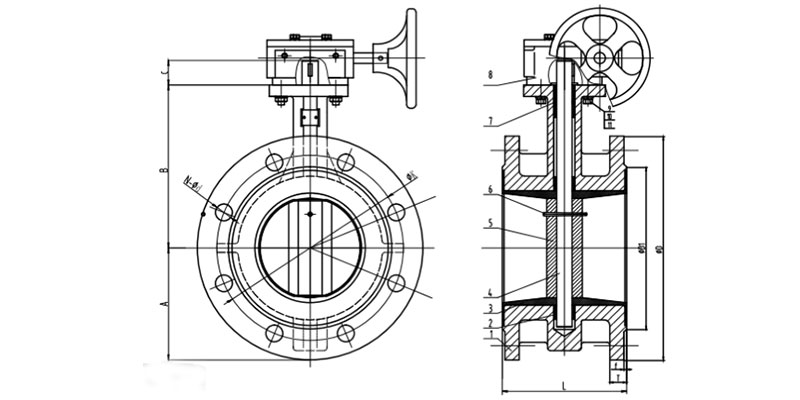

主要零部件信息	名稱	1-閥體		3-閥座密封		5-蝶板		4-閥軸	8-蝸輪
主要零部件信息	材質及說明	CF8/CF8M		EPDM/NBR		CF8/CF8M		420	組件
尺寸信息	公稱尺寸			PN10		PN16		150LB
	DN	NPS（英寸）	L	φk	N-φd	φk	N-φd	φk	N-φd
	50	2''	108	125	4-18	125	4-18	120.7	4-19
	65	2 1/2''	112	145	4-18	145	4-18	139.7	4-19
	80	3''	114	160	8-18	160	8-18	152.4	4-19
	100	4''	127	180	8-18	180	8-18	190.5	8-19
	125	5''	140	210	8-18	210	8-18	215.9	8-22.4
	150	6''	140	240	8-22	240	8-22	241.3	8-22.4
	200	8''	152	295	8-22	295	12-22	298.4	8-22.4
	250	10''	165	350	12-22	355	12-26	361.9	12-25.4
	300	12''	178	400	12-22	410	12-26	431.8	12-25.4
	350	14''	190	460	16-22	470	16-26	476.2	12-28.4
	400	16''	216	515	16-26	525	16-30	539.7	16-28.4
	450	18''	222	565	20-26	585	20-30	577.8	16-31.8
	500	20''	229	620	20-26	650	20-33	635	20-31.8
	600	24''	267	725	20-30	770	20-36	749.3	20-35.1
	700	28''	292	840	24-30	840	24-36	863.6	28-35.1
	800	32''	318	950	24-33	950	24-39	977.9	28-41.1
	900	36''	330	1050	28-33	1050	28-39	1085.8	32-41.1
	100	40''	410	1160	28-36	1170	28-42	1200.2	36-41.1
	1200	48''	470	1380	32-39	1390	32-48	1422.4	44-41.1

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
